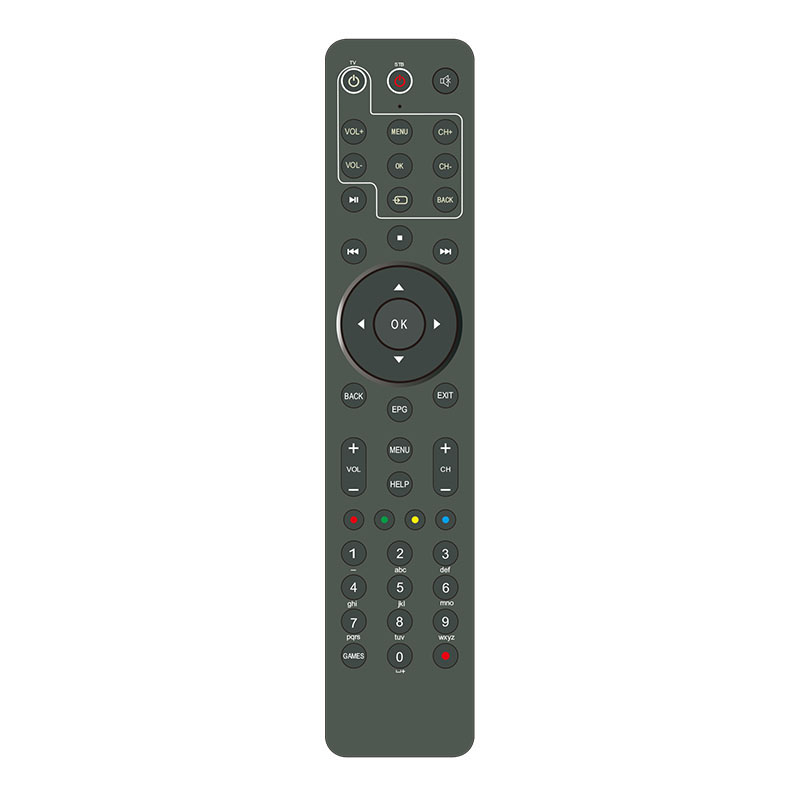

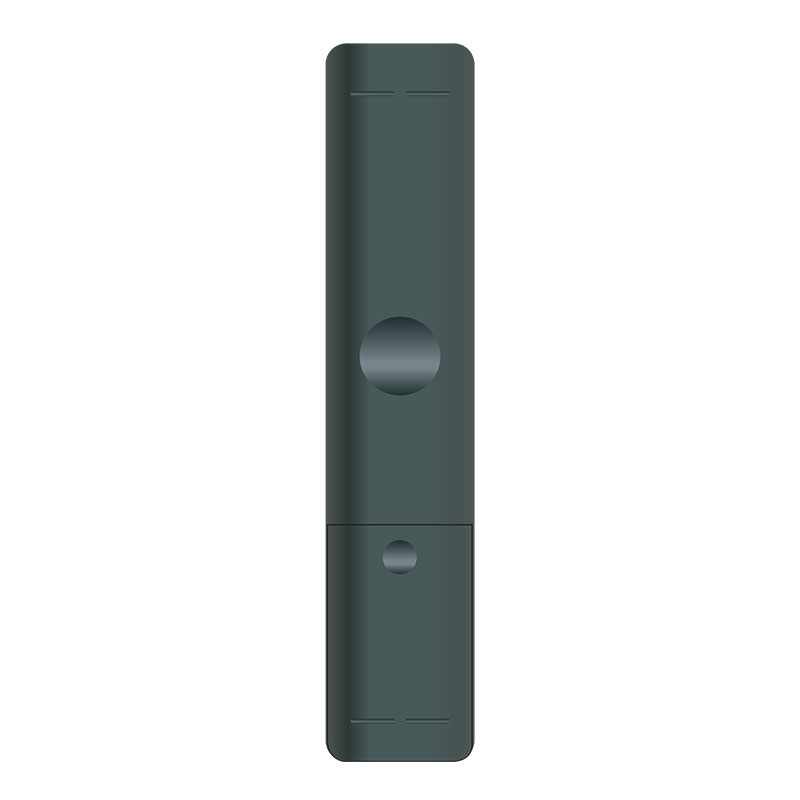

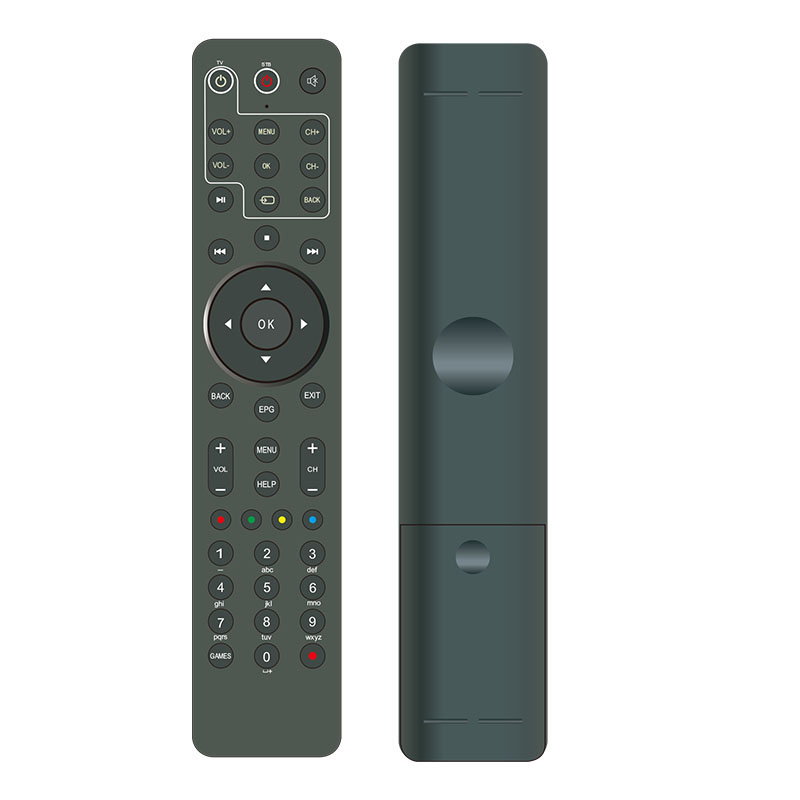

IR fjärrkontroll

1. Lämplig för hushållsapparater med kodad infraröd fjärrkontroll;

2. Kan fjärrstyra flera hushållsapparater;

3. Den har en inlärnings-/kontroll-multiplexeringsknapp, 5~10 enhetsvalstangenter och 10~20 funktionskontrollknappar.En anordningsvalknapp och varje funktionskontrollknapp realiserar tillsammans kontrollen av en anordning;

4. En enhetsvalknapp och olika funktionskontrollknappar kan användas för att lära sig och styra de gemensamma funktionerna för flera enheter;

5. Låg kostnad och stark anti-interferens förmåga.

Skicka e-post till oss

Produktdetalj

Produkttaggar

Fungera

1. Lämplig för hushållsapparater med kodad infraröd fjärrkontroll;

2. Kan fjärrstyra flera hushållsapparater;

4. En enhetsvalknapp och olika funktionskontrollknappar kan användas för att lära sig och styra de gemensamma funktionerna för flera enheter;

5. Låg kostnad och stark anti-interferens förmåga.

Princip

Fjärrkontrollen består av infraröd mottagnings- och sändningskrets, signalkonditioneringskrets, central styrenhet 8031, program- och dataminne, tangentbord och statusindikeringskrets.

Fjärrkontrollen har två lägen: inlärningsläge och kontrollläge.När fjärrkontrollen är i inlärningsläge, varje gång användaren trycker på en kontrollknapp, börjar den infraröda mottagningskretsen ta emot den externa infraröda signalen, och samtidigt omvandlar den till en elektrisk signal och genomgår sedan detektering, formning, förstärkning, och sedan samplar CPU regelbundet det.Binära data för varje samplingspunkt lagras i en designad lagringsenhet med 8 bitar som en enhet för senare styrning av anordningen.När fjärrkontrollen är i kontrollläge, varje gång användaren trycker på en kontrollknapp, läser CPU:n en serie binära data från den utsedda lagringsenheten och matar ut seriellt (tidsintervallet mellan bitar och bitar är lika med tidsintervallet under sampling ) Till signalhållarkretsen utför samtidigt moduleringskretsen signalmodulering.Efter att modulationssignalen har förstärkts, sänds den ut av den infraröda emitterande dioden, för att förverkliga kontrollen av enhetens funktion som motsvarar nyckeln.
